JSR-MCS008系列微型帽式滑環

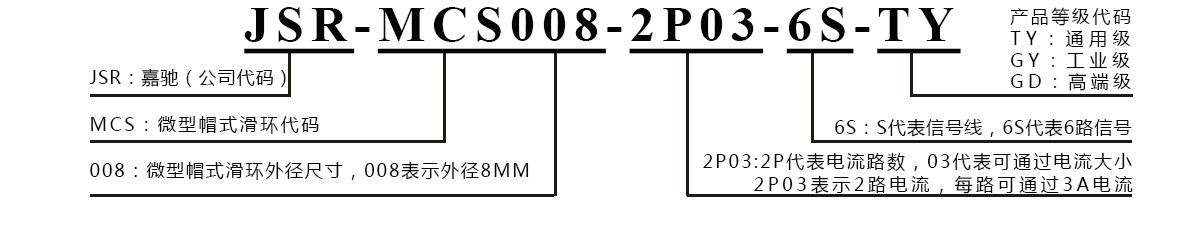

型號定購說明
MODEL
產品等級選型表
SELECTION
產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
TY(通用級） | 250RPM | 2000萬轉 | 貴金屬 |
GY（工業級） | 600RPM | 6000萬轉 | 鍍金-鍍金 |
GD（高端級） | 1000RPM | 1.5億轉 | 金合金 |
技術規格參數
PARAMETER
技術規格參數 | |||
電氣技術參數 | |||
電氣參數 | 信號參數 | ||
參數 | 數值 | 參數 | 數值 |
額定電壓 | 0-220VAC/VDC | 額定電壓 | 0-220VAC/VDC |
絕緣電阻 | ≥300MΩ/300VDC | 絕緣電阻 | ≥300MΩ/300VDC |
導線規格 | AWG16#鍍錫鐵氟龍 | 導線規格 | AWG22鍍錫鐵氟龍 |
額定電流 | 每路任意電流可選 | ||
電氣噪音 | 10mΩ@6VDC,50mA,5Rpm | ||
動態電阻變化 | ＜0.01Ω | ||
機械技術參數 | |||
機械性能 | 環境性能 | ||
參數 | 數值 | 參數 | 數值 |
工作壽命 | ＞5000萬轉 | 工作溫度 | -30C°-80C° |
額定轉速 | 300MRP（可定制） | 工作濕度 | 0-85%RH |
接觸材料 | 貴金屬(可定制） | 機械振動 | MIL-SID-810E |
殼體材料 | ABS塑料（可選金屬殼體） | 防護等級 | IP51(可選IP65、IP68) |
轉動扭矩 | 0.1N.M;+0.03N.M/路 | ||
標準圖紙
DRAWING
常規產品選型表
SELECTION
常規產品選型表 | |||
JSR-MCS006系列帽式滑環部分規格選型表 | |||
型號 | 信號或2A | 5A | 總路數 |
JSR-MCS008-2S | 2 | 0 | 2 |
JSR-MCS008-4S | 4 | 0 | 4 |
JSR-MCS008-6S | 6 | 0 | 6 |
JSR-MCS008-8S | 8 | 0 | 8 |
JSR-MCS008-12S | 12 | 0 | 12 |
各環路導線色碼表
COLOR CODE TABLE
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 紫 |
| 2 | 紅 | 8 | 灰 |
| 3 | 黃 | 9 | 橙 |
| 4 | 綠 | 10 | 棕 |
| 5 | 藍 | 11 | 透明 |
| 6 | 白 | 12 | 淺綠 |
| (注：12個顏色為一組，分別序號1...12, 下一組重復前12個顏色， 每組用號碼管作為組序號標識。) | |||

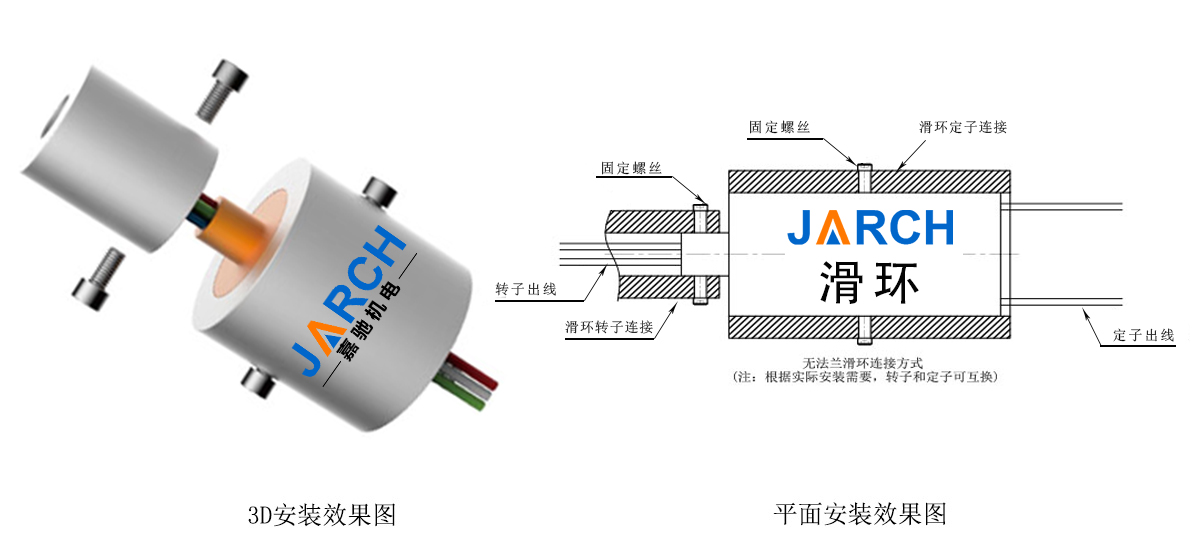

安裝方式
INSTALLATION
可選項
OPTIONAL
注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。
① 可定制轉子和定子的出線方式及出線長度。
② 由于結構的限制，可按照指定長度或者高度或者外徑定制。
③ 最大可支持200路功率電流或者信號。
④ 可選航空插頭，端子和熱縮管。
⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。
⑥ 可混合高速率數據傳輸（包括以太網,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線）。
⑦ 溫控信號，熱電偶信號混合。
⑧ 防震，高溫等特殊環境定制。
⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。
⑩ 可定制頻率高低，接頭類型。
? 可定制高頻功率。
? 可根據要求定制通道數。
? 電流最大可到50安培（A）。
? 高端級別。
? 防水，水下模式可選，IP65,IP68 可選。
? 不銹鋼殼體要求。
適用范圍
RANGE
無人機
無人駕駛飛機簡稱“無人機”（“UAV”），是利用無線電遙控設備和自備的程序控制裝置操縱的不載人飛行器。無人機實際上是無人駕駛飛行器的統稱，從技術角度定義可以分為：無人固定翼飛機、無人垂直起降飛機 、無人飛艇、無人直升機、無人多旋翼飛行器、無人傘翼機等。目前所有的無人機都具備360無死角拍攝的作用，帽式滑環就是連接無人機攝像頭和控制主板的核心部件，所以帽式滑環是所有無人機必不可少的零部件，得到了快速的發
高速球機攝像機
高速球攝像機是一種智能化攝像機前端，全名叫智能高速球型攝像機，簡稱高速球。高速球是監控系統最復雜和綜合表現效果最好的攝像機前端，制造雜、價格昂貴，能夠適應高密度、最復雜的監控場合。高速球機要不停的旋轉才能滿足監控全局的大任，為了避免旋轉過程中出現繞線的問題，所有的高速球機都會配備帽式導電滑環，嘉馳導電滑環為很多高速球機的廠家定制帽式導電滑環。
可視魚瞄
釣魚是捕捉魚類的一種方法。釣魚的主要工具有釣桿、魚餌。釣桿一般由竹子或塑料輕而有力的桿狀物質制成，釣桿和魚餌用絲線聯接。現在釣魚成了很多人消磨時間的一種娛樂方式。釣魚對漁具的要求很高，再好的技術沒有好的漁具也釣不到大魚，目前市面上的可視魚瞄很受世人的喜歡，微型帽式滑環就是可視魚瞄能做到查看水中情況的關鍵零部件。
