JSR-SM050F系列伺服編碼器滑環
JSR-SM050F系列伺服編碼器滑環
JSR-SM050F系列伺服編碼器滑環主要給伺服電機，編碼器等自動化控制系統設計.可混合其他開關信號和功率線.如Profibus,Profinet...也可以混合其他氣液旋轉接頭同時使用.嘉馳機電設計的伺服編碼器利用內部走線和特殊屏蔽模塊設計，可完全杜絕編碼器報錯誤碼.內部接觸材料使用金-金接觸，可靠性極高，嘉馳機電轉注研發制造滑環16年，擁有多年西門子/海德漢大型控制系統使用經驗，公司產品可兼容世界各種先進的控制系統使用。
外徑：120mm
編碼器路數：1-12路
電源信號路數：1-108路
電壓：0-380VAC/VDC
在線咨詢
- 咨詢熱線
- 13714251726

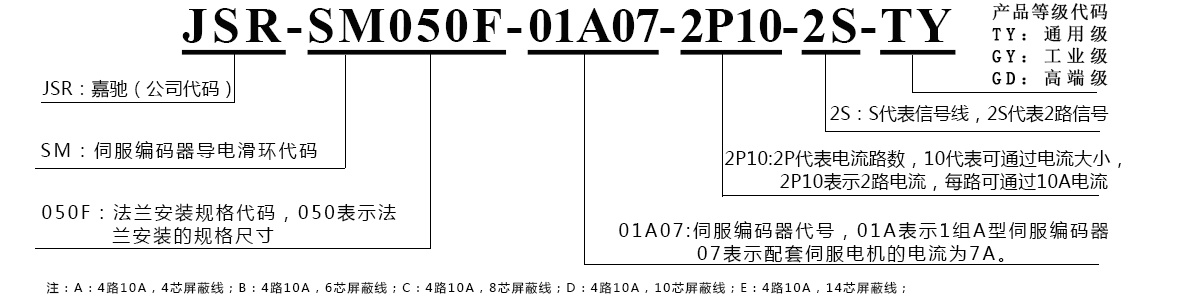

型號定購說明
Model
產品等級選型表
Selection
產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
TY(通用級） | 250RPM | 2000萬轉 | 貴金屬 |
GY（工業級） | 600RPM | 6000萬轉 | 鍍金-鍍金 |
GD（高端級） | 1000RPM | 1.5億轉 | 金合金 |
技術規格參數
parameter
| 電氣技術參數 | |||
| 電氣參數 | 信號參數 | ||
| 參數 | 數值 | 參數 | 數值 |
| 額定電壓 | 0-380VAC/VDC | 額定電壓 | 0-380VAC/VDC |
| 絕緣電阻 | ≥1000MΩ/500VDC | 絕緣電阻 | ≥500MΩ/500VDC |
| 導線規格 | AWG16#鍍錫鐵氟龍 | 導線規格 | AWG22鍍錫鐵氟龍 |
| 額定電流 | 每路任意電流可選 | ||
| 電氣噪音 | 10mΩ@6VDC,50mA,5Rpm | ||
| 動態電阻變化 | ＜0.01Ω | ||
| 機械技術參數 | |||
| 機械性能 | 環境性能 | ||
| 參數 | 數值 | 參數 | 數值 |
| 工作壽命 | ＞5000萬轉 | 工作溫度 | -30C°-80C° |
| 額定轉速 | 300MRP（可定制） | 工作濕度 | 0-85%RH |
| 接觸材料 | 貴金屬(可定制） | 機械振動 | MIL-SID-810E |
| 殼體材料 | 鋁合金（陽極氧化處理） | 防護等級 | IP51(可選IP65、IP68) |
| 轉動扭矩 | 0.1N.M;+0.03N.M/路 | ||
常規產品選型表
Selection
常規產品選型表 | |||||
SM050F工業總線滑環系列選型表 | |||||
型號 | 動力電纜(4芯,每芯10A) | 編碼器控制電纜(6芯帶屏蔽) | 信號或5A | 20A | 長度L(mm) |
SM050F-01A10 | 1 | 1 | 0 | 0 | 65.6 |
SM050F-01A10-6S | 1 | 1 | 6 | 0 | 86 |
SM050F-01A10-12S | 1 | 1 | 12 | 0 | 106.4 |
SM050F-01A10-18S | 1 | 1 | 18 | 0 | 126.8 |
SM050F-01A10-24S | 1 | 1 | 24 | 0 | 147.2 |
SM050F-01A10-6P20-12S | 1 | 1 | 12 | 6 | 147.2 |
SM050F-01A10-36S | 1 | 1 | 36 | 0 | 191 |
SM050F-02 | 2 | 2 | 0 | 0 | 106.4 |
SM050F-02A07-6S | 2 | 2 | 6 | 0 | 126.8 |
SM050F-02A07-12S | 2 | 2 | 12 | 0 | 147.2 |
SM050F-02A07-18S | 2 | 2 | 18 | 0 | 167.6 |
SM050F-02A07-24S | 2 | 2 | 24 | 0 | 191 |
SM050F-02A07-6P20-12S | 2 | 2 | 12 | 6 | 191 |
SM050F-02A07-36S | 2 | 2 | 36 | 0 | 231.8 |
SM050F-03A05 | 3 | 3 | 0 | 0 | 147.2 |
SM050F-03A05-6S | 3 | 3 | 6 | 0 | 167.6 |
SM050F-03A05-12S | 3 | 3 | 12 | 0 | 191 |
SM050F-03A05-18S | 3 | 3 | 18 | 0 | 211.4 |
SM050F-03A05-24S | 3 | 3 | 24 | 0 | 231.8 |
SM050F-03A05-6P20-12S | 3 | 3 | 12 | 6 | 231.8 |
SM050F-03A05-36S | 3 | 3 | 36 | 0 | 275.6 |
SM050F-04A10 | 4 | 4 | 0 | 0 | 191 |
SM050F-04A10-6S | 4 | 4 | 6 | 0 | 221.4 |
SM050F-04A10-12S | 4 | 4 | 12 | 0 | 231.8 |
SM050F-04A10-18S | 4 | 4 | 18 | 0 | 262.2 |
SM050F-04A10-24S | 4 | 4 | 24 | 0 | 275.6 |
SM050F-04A10-6P20-12S | 4 | 4 | 12 | 6 | 275.6 |
SM050F-04A10-36S | 4 | 4 | 36 | 0 | 316.4 |
注：N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。以上型號為此規格的部分型號，如需其他規格請聯系技術：13714251726 易先生 | |||||
各環路導線色碼表
Color code table
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 紫 |
| 2 | 紅 | 8 | 灰 |
| 3 | 黃 | 9 | 橙 |
| 4 | 綠 | 10 | 棕 |
| 5 | 藍 | 11 | 透明 |
| 6 | 白 | 12 | 淺綠 |
| (注：12個顏色為一組，分別序號1...12, 下一組重復前12個顏色， 每組用號碼管作為組序號標識。) | |||

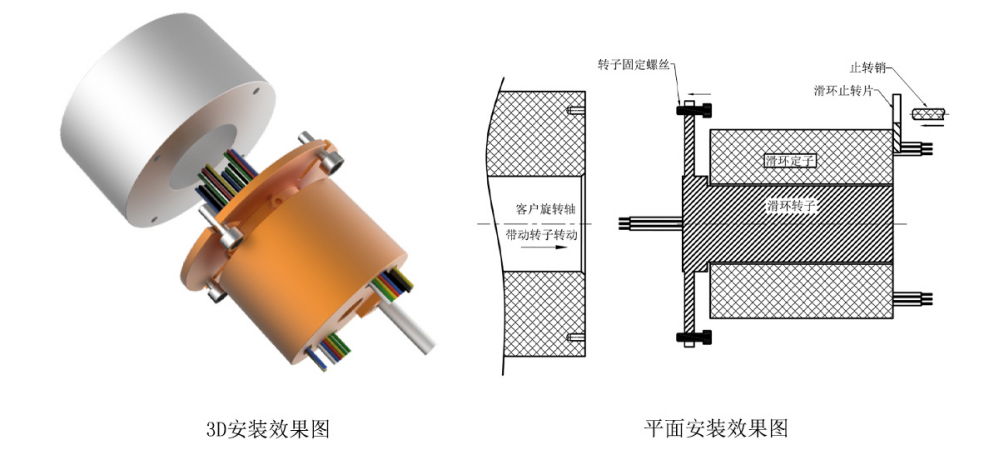

安裝方式
Installation
可選項
Optional
注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。
① 可定制轉子和定子的出線方式及出線長度。
② 由于結構的限制，可按照指定長度或者高度或者外徑定制。
③ 最大可支持200路功率電流或者信號。
④ 可選航空插頭，端子和熱縮管。
⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。
⑥ 可混合高速率數據傳輸（包括以太網,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線）。
⑦ 溫控信號，熱電偶信號混合。
⑧ 防震，高溫等特殊環境定制。
⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。
⑩ 可定制頻率高低，接頭類型。
? 可定制高頻功率。
? 可根據要求定制通道數。
? 電流最大可到5000安培（A）。
? 高端級別。
? 防水，水下模式可選，IP65,IP68 可選。
? 不銹鋼殼體要求。
適用范圍
Range

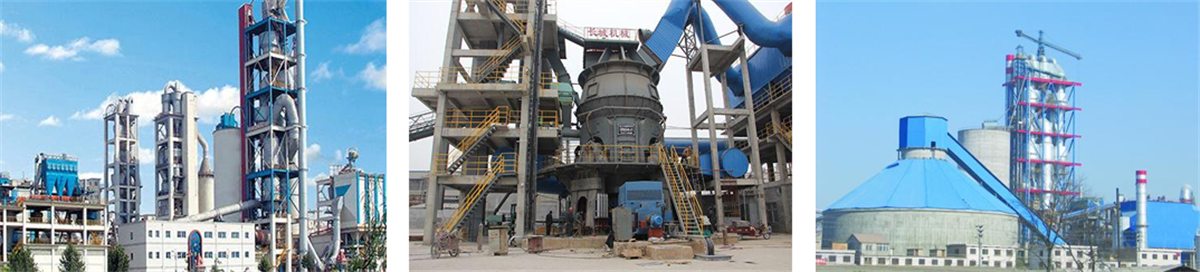

自動化水泥生產線
水泥生產過程中,自動控制起著非常重要的作用,特別是現代新型水泥生產線工藝復雜,生產連續性強,只有通過自動化控制系統實時監控設備的運行狀況,才能有效地保證整個系統的高效運轉。總線技術與DCS系統和PLC控制有機的結合起來,充分發揮現場總線數字化、智能化、開放性好、可以高度分散控制，嘉馳機電的TB工業總線滑環就是專門為專門現代化總線設備研發生產的，他具有100%不丟包，不報警，通信實時性保證精確無誤等一系了的優點。
汽車焊接生產線
隨著汽車工業的發展,汽車車身焊裝生產線也逐漸向全自動化方向發展。將現代化的管理手段與先進的信息技術應用于焊裝生產線,對企業的管理和決策有著非常重要的意義。Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線組成了全自動化汽車焊接產線的傳輸脈絡，嘉馳機電針對不同的工業總線設計研發了不同的工業總線滑環，這一系列的工業總線滑環采用特殊工藝的復合鍍層工藝，保證滑環接觸的長期可靠性，保證不丟包不報警，不延時等一系列的優點。
鋼管冷軋機
現在的鋼管冷軋機大部分采用PLC與變頻器的控制方式主 要有I/O控制和通信控制,而通信控制目前主要是采用現場總線技術，目前很多公司的冷軋橋式起重機的電氣部分采用了ABB公司的ACS800變頻器調 速系統,邏輯控制部分采用了西門子公司的S7-300PLC現場總線技術.嘉馳機電的TB總線滑環系列就被應用在了鋼管冷軋機上面，可以保證冷軋機在旋轉工作的同時保證各種控制信號的正常傳輸，從而保障整個機器的正常運轉。
