JSR-PSA012系列盤式滑環

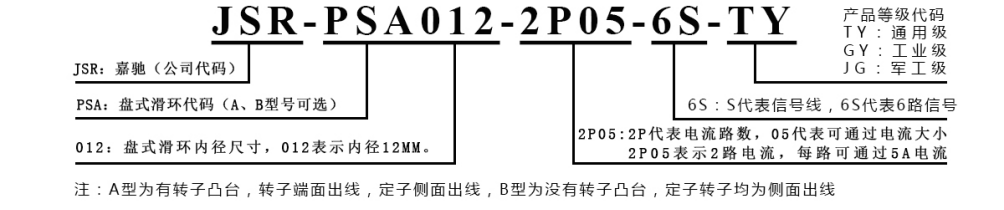

型號定購說明
Model
產品等級選型表
Selection
產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
TY(通用級） | 100RPM | 1000萬轉 | 貴金屬 |
GY（工業級） | 250RPM | 2000萬轉 | 鍍金-鍍金 |
JG（軍工級） | 400RPM | 3000億轉 | 金合金 |
技術規格參數
parameter
| 電氣技術參數 | |||
| 電氣參數 | 信號參數 | ||
| 參數 | 數值 | 參數 | 數值 |
| 額定電壓 | 0-380VAC/VDC | 額定電壓 | 0-380VAC/VDC |
| 絕緣電阻 | ≥1000MΩ/500VDC | 絕緣電阻 | ≥500MΩ/500VDC |
| 導線規格 | AWG16#鍍錫鐵氟龍 | 導線規格 | AWG22鍍錫鐵氟龍 |
| 額定電流 | 每路任意電流可選 | ||
| 電氣噪音 | 10mΩ@6VDC,50mA,5Rpm | ||
| 動態電阻變化 | ＜0.01Ω | ||
| 機械技術參數 | |||
| 機械性能 | 環境性能 | ||
| 參數 | 數值 | 參數 | 數值 |
| 工作壽命 | ＞1000萬轉 | 工作溫度 | -30C°-80C° |
| 額定轉速 | 100MRP（可定制） | 工作濕度 | 0-85%RH |
| 接觸材料 | 貴金屬(可定制） | 機械振動 | MIL-SID-810E |
| 殼體材料 | 鋁合金（陽極氧化處理） | 防護等級 | IP51(可選IP65、IP68) |
| 轉動扭矩 | 0.1N.M;+0.03N.M/路 | ||
常規產品選型表
Selection
常規產品選型表 | |||||
PSA012系列-盤式導電滑環選型表 | |||||
型號 | 信號或2A | 5A | 10A | 總通路 | 外徑(mm) |
JSR-PSA012-2S | 2 | 0 | 0 | 2 | 76 |
JSR-PSA012-2P05 | 0 | 2 | 0 | 2 | 76 |
JSR-PSA012-2P05-2S | 2 | 2 | 0 | 4 | 92 |
JSR-PSA012-4P05 | 0 | 4 | 0 | 4 | 92 |
JSR-PSA012-6S | 6 | 0 | 0 | 6 | 108 |
JSR-PSA012-6P10 | 0 | 6 | 0 | 6 | 108 |
JSR-PSA012-6P10 | 0 | 0 | 6 | 6 | 108 |
JSR-PSA012-2P05-4S | 4 | 2 | 0 | 6 | 108 |
JSR-PSA012-12S | 12 | 0 | 0 | 12 | 156 |
JSR-PSA012-12P05 | 0 | 12 | 0 | 12 | 156 |
JSR-PSA012-12P10 | 0 | 0 | 12 | 12 | 156 |
JSR-PSA012-6P05-6S | 6 | 6 | 0 | 12 | 156 |
JSR-PSA012-6P10-6S | 6 | 0 | 6 | 12 | 156 |
JSR-PSA012-18S | 18 | 0 | 0 | 18 | 204 |
JSR-PSA012-18P05 | 0 | 18 | 0 | 18 | 204 |
JSR-PSA012-6P05-12S | 12 | 6 | 0 | 18 | 204 |
JSR-PSA012-12P05-6S | 6 | 12 | 0 | 18 | 204 |
JSR-PSA012-8P05-10S | 10 | 8 | 0 | 18 | 204 |
JSR-PSA012-24S | 24 | 0 | 0 | 24 | 252 |
JSR-PSA012-24P05 | 0 | 24 | 0 | 24 | 252 |
JSR-PSA012-6P05-18S | 6 | 18 | 0 | 24 | 252 |
JSR-PSA012-12P05-12S | 12 | 12 | 0 | 24 | 252 |
注：N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。以上型號為此規格的部分型號，如需其他規格請聯系技術：13714251726 易先生 | |||||
各環路導線色碼表
Color code table
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 紫 |
| 2 | 紅 | 8 | 灰 |
| 3 | 黃 | 9 | 橙 |
| 4 | 綠 | 10 | 棕 |
| 5 | 藍 | 11 | 透明 |
| 6 | 白 | 12 | 淺綠 |
| (注：12個顏色為一組，分別序號1...12, 下一組重復前12個顏色， 每組用號碼管作為組序號標識。) | |||
安裝方式
Installation
可選項
Optional
注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。
① 可定制轉子和定子的出線方式及出線長度。
② 由于結構的限制，可按照指定長度或者高度或者外徑定制。
③ 最大可支持200路功率電流或者信號。
④ 可選航空插頭，端子和熱縮管。
⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。
⑥ 可混合高速率數據傳輸（包括以太網,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線）。
⑦ 溫控信號，熱電偶信號混合。
⑧ 防震，高溫等特殊環境定制。
⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。
⑩ 可定制頻率高低，接頭類型。
? 可定制高頻功率。
? 可根據要求定制通道數。
? 電流最大可到5000安培（A）。
? 軍工級別。
? 防水，水下模式可選，IP65,IP68 可選。 ? 不銹鋼殼體要求。
適用范圍
Range
自動旋轉門
自動旋轉門為門行業的頂級產品，給人親切大方的感覺，同時又可以營造豪華的氣氛，隨著自動旋轉門行業的不斷發展，越來越多的企業和行業都運用到了自動旋轉門，也有越來越多的企業進入到了自動旋轉門行業，廣泛地應用于銀行、酒店、超市、工廠、政府、企事業單位、郵電、部隊、智能小區及交通等各個領域。自動旋轉門能不斷旋轉且不繞線就是因為盤式導電滑環的功勞，盤式導電滑環厚度僅20mm，能安裝在狹小的縫隙中，保證自動旋轉門能不間斷的旋轉。
汽車旋轉展臺
汽車旋轉展臺是轉為展示汽車而設計的一個展示臺，它通過不停的旋轉向同一位置的人展示汽車的不同位置，方便人們能360度無死角的觀看汽車的各個部位。汽車旋轉展臺被應用在各種車展中，深受廣大汽車廠商的喜愛。汽車旋轉展臺由于安裝導電滑環的位置有限，所以汽車旋轉展臺也是采用盤式導電滑環作為旋轉導電的工具。盤式導電滑環的安裝高度最小可以做到20毫米，被廣泛的應用在各種受安裝空間限制的設備上面，深受各類設備商家的青睞。
旋轉舞臺
旋轉舞臺是專為舞臺演出設計，旋轉舞臺速度一般在0.5--1 r/min，旋轉速度、定點啟停、旋轉方向可通過PLC調節控制，旋轉舞臺被廣泛廣泛應用于會堂、影劇院、多功能廳、演播廳、文化體育場館、酒店等文化娛樂場所以及大型展會的產品展覽展示，旋轉舞臺之所以能不停的旋轉并且能在舞臺上面展示各種特效，就是因為盤式導電滑環的功勞，盤式導電滑環能在狹小的空間內部間斷的傳輸各種電流以及控制信號，從而保證旋轉舞臺各種特效的正常展示。
