JSR-BC025系列大電流滑環

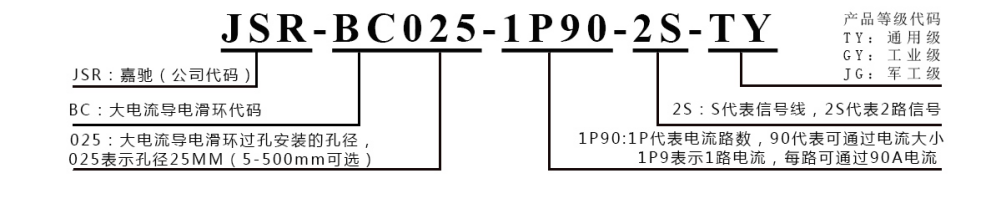

型號定購說明
Model
產品等級選型表
Selection
| 產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
| TY(通用級） | 250RPM | 2000萬轉 | 貴金屬 |
| GY（工業級） | 600RPM | 6000萬轉 | 鍍金-鍍金 |
| JG（軍工級） | 1000RPM | 1.5億轉 | 金合金 |
技術規格參數
parameter
| 電氣技術參數 | |||
| 電氣參數 | 信號參數 | ||
| 參數 | 數值 | 參數 | 數值 |
| 額定電壓 | 0-380VAC/VDC | 額定電壓 | 0-380VAC/VDC |
| 絕緣電阻 | ≥1000MΩ/500VDC | 絕緣電阻 | ≥500MΩ/500VDC |
| 導線規格 | AWG16#鍍錫鐵氟龍 | 導線規格 | AWG22鍍錫鐵氟龍 |
| 額定電流 | 每路任意電流可選 | ||
| 電氣噪音 | 10mΩ@6VDC,50mA,5Rpm | ||
| 動態電阻變化 | ＜0.01Ω | ||
| 機械技術參數 | |||
| 機械性能 | 環境性能 | ||
| 參數 | 數值 | 參數 | 數值 |
| 工作壽命 | ＞5000萬轉 | 工作溫度 | -30C°-80C° |
| 額定轉速 | 300MRP（可定制） | 工作濕度 | 0-85%RH |
| 接觸材料 | 貴金屬(可定制） | 機械振動 | MIL-SID-810E |
| 殼體材料 | 鋁合金（陽極氧化處理） | 防護等級 | IP51(可選IP65、IP68) |
| 轉動扭矩 | 0.1N.M;+0.03N.M/路 | ||
常規產品選型表
Selection
常規產品選型表 | ||||||
JSR-BC025系列滑環選型表 | ||||||
型號 | 100A | 200A | 300A | 500A | 信號2A | 長度L(mm) |
JSR-BC025-1P100 | 1 | 0 | 0 | 0 | 0 | 50 |
JSR-BC025-1P200 | 0 | 1 | 0 | 0 | 0 | 65 |
JSR-BC025-1P300 | 0 | 0 | 1 | 0 | 0 | 95 |
JSR-BC025-1P200 | 2 | 0 | 0 | 0 | 0 | 71.6 |
JSR-BC025-2P200 | 0 | 2 | 0 | 0 | 0 | 95 |
JSR-BC025-2P300 | 0 | 0 | 2 | 0 | 0 | 155 |
JSR-BC025-2P500 | 0 | 0 | 0 | 2 | 0 | 215 |
JSR-BC025-3P100 | 3 | 0 | 0 | 0 | 0 | 93.2 |
JSR-BC025-3P200 | 0 | 3 | 0 | 0 | 0 | 125 |
JSR-BC025-3P300 | 0 | 0 | 3 | 0 | 0 | 215 |
JSR-BC025-3P500 | 0 | 0 | 0 | 3 | 0 | 215 |
JSR-BC025-4P100 | 4 | 0 | 0 | 0 | 0 | 114.8 |
JSR-BC025-P04150 | 0 | 0 | 0 | 0 | 0 | 155 |
JSR-BC025-4P200 | 0 | 4 | 0 | 0 | 0 | 155 |
JSR-BC025-4P300 | 0 | 0 | 4 | 0 | 0 | 275 |
JSR-BC025-6P100 | 6 | 0 | 0 | 0 | 0 | 161 |
JSR-BC025-6P200 | 0 | 6 | 0 | 0 | 0 | 215 |
JSR-BC025-1P100-S06 | 1 | 0 | 0 | 0 | 6 | 71.6 |
JSR-BC025-1P200-S06 | 0 | 1 | 0 | 0 | 6 | 95 |
JSR-BC025-1P300-S06 | 0 | 0 | 1 | 0 | 6 | 125 |
JSR-BC025-P01500-S06 | 0 | 0 | 0 | 1 | 6 | 155 |
JSR-BC025-1P200-S06 | 2 | 0 | 0 | 0 | 6 | 93.2 |
JSR-BC025-2P200-S06 | 0 | 2 | 0 | 0 | 6 | 125 |
JSR-BC025-2P300-S06 | 0 | 0 | 2 | 0 | 6 | 185 |
JSR-BC025-2P500-S06 | 0 | 0 | 0 | 2 | 6 | 245 |
JSR-BC025-3P100-S06 | 3 | 0 | 0 | 0 | 6 | 114.8 |
JSR-BC025-3P200-S06 | 0 | 3 | 0 | 0 | 6 | 155 |
JSR-BC025-3P300-S06 | 0 | 0 | 3 | 0 | 6 | 245 |
JSR-BC025-3P500-S06 | 0 | 0 | 0 | 3 | 6 | 245 |
JSR-BC025-4P100-S06 | 4 | 0 | 0 | 0 | 6 | 136.4 |
JSR-BC025-4P200-S06 | 0 | 4 | 0 | 0 | 6 | 185 |
JSR-BC025-4P300-S06 | 0 | 0 | 4 | 0 | 6 | 305 |
JSR-BC025-6P100-S06 | 6 | 0 | 0 | 0 | 6 | 182.6 |
JSR-BC025-6P200-S06 | 0 | 6 | 0 | 0 | 6 | 245 |
注：N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。以上型號為此規格的部分型號，如需其他規格請聯系技術：13714251726 易先生 | ||||||
各環路導線色碼表
Color code table
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 紫 |
| 2 | 紅 | 8 | 灰 |
| 3 | 黃 | 9 | 橙 |
| 4 | 綠 | 10 | 棕 |
| 5 | 藍 | 11 | 透明 |
| 6 | 白 | 12 | 淺綠 |
| (注：12個顏色為一組，分別序號1...12, 下一組重復前12個顏色， 每組用號碼管作為組序號標識。) | |||

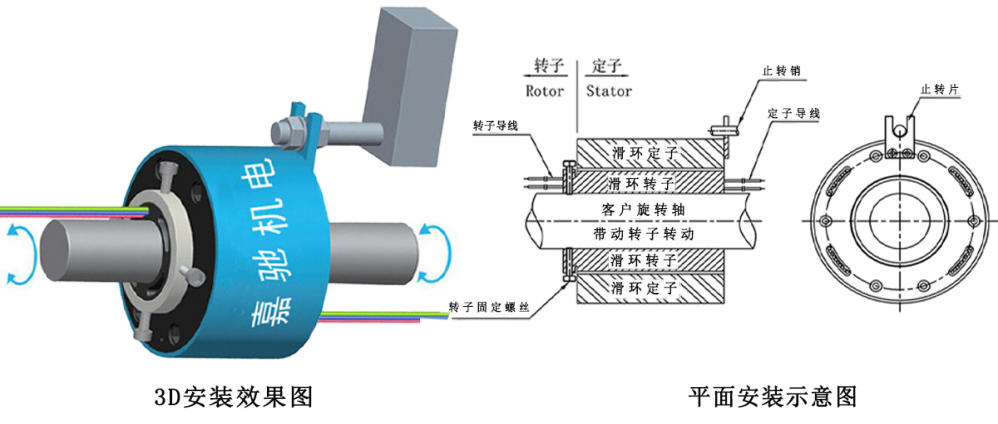

安裝方式
Installation
可選項
Optional
注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。
① 可定制轉子和定子的出線方式及出線長度。
② 由于結構的限制，可按照指定長度或者高度或者外徑定制。
③ 最大可支持200路功率電流或者信號。
④ 可選航空插頭，端子和熱縮管。
⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。
⑥ 可混合高速率數據傳輸（包括以太網,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線）。
⑦ 溫控信號，熱電偶信號混合。
⑧ 防震，高溫等特殊環境定制。
⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。
⑩ 可定制頻率高低，接頭類型。
? 可定制高頻功率。
? 可根據要求定制通道數。
? 電流最大可到5000安培（A）。
? 軍工級別。
? 防水，水下模式可選，IP65,IP68 可選。 ? 不銹鋼殼體要求。
適用范圍
Range

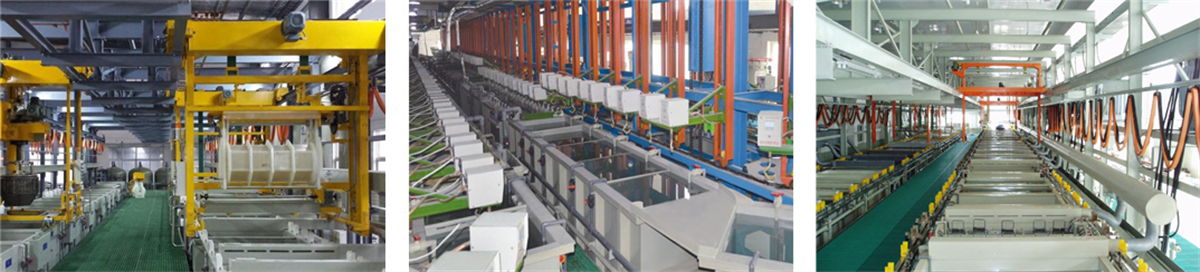

電鍍產線
全自動電鍍生產線按照電鍍方式來又可以分為掛鍍生產線、滾鍍生產線、連續鍍生產線、刷鍍生產線、環形電鍍生產線、直線龍門電鍍生產線、塑料電鍍自動生產線等。但是不管是什么樣的電鍍產線基本都離不開大電流導電滑環的使用，因為只有導電滑環才能具備使設備在不停旋轉的同時傳輸電流和控制信息。嘉馳BC大電流導電滑環就被廣泛的應用于，電鍍生產線，氧化生產線，電解生產線等一系列的表面處理的自動化設備上面，耐用的質量和超長的壽命被廣泛的客戶好評認可。
焊接變位機
焊接變位機是專用焊接輔助設備，適用于回轉工作的焊接變位，以得到理想的加工位置和焊接速度。可與操作機、焊機配套使用，組成自動焊接中心，也可用于手工作業時的工件變位。工作臺回轉采用變頻器無級調速，調速精度高。遙控盒可實現對工作臺的遠程操作，也可與操作機、焊接機控制系統相連，實現聯動操作。焊接變位機整個旋轉焊接的過程中離不開導電滑環的作用，導電滑環使其在旋轉的同時不間斷的提供焊接所需要的電流。嘉馳機電BC大電流系列的導電滑環就被廣泛的應用于焊接變味機中，BC系列的大電流導電滑環電流最高可以做到50000A，可以保證設備在不間斷旋轉的同時傳輸超大電纜供設備使用。
全自動焊接機
焊接機的種類很多，有單點單功能、單點雙功能、單點多功能（此種焊機也只有一個焊頭，變換定位板的形式后可作90°角至180°角之間任意角度的焊接）。還有兩點、三點、四點乃至六點焊機及四角焊機等。不同種類的焊接機所具有的焊接功能和工作效率也不同。全自動焊接機配合焊接變位機能實現工件360度無死角的焊接，嘉馳BC大電流系列的導電滑環被廣泛的應用于各種自動化焊接機上面，全新的工藝，最新的技術和完善的售后使得嘉馳BC大電流導電滑環得到了廣大新老客戶的認可。
