EP038F防爆導電滑環
EP038F防爆導電滑環
JSR-EP038F系列防爆導電滑環是一款外徑100毫米法蘭安裝的防爆導電滑環，此系列的防爆滑環通體為不銹鋼精加工而成，內部采用最新的防爆手段，線材以及接頭都是采用高標準的防爆材料制成，是一款種高安全性，高可靠性的防爆導電滑環，適合于工作在爆炸性環境下，如石油平臺、爆炸性物料包裝設備、紡紗車間設備、農產品加工設備、煤礦、噴涂等危險場所。同時滿足爆炸性氣體環境和爆炸性粉塵環境，防爆等級可以根據客戶的需求進行定制。
內徑：實心
外徑：100mm
防爆類別：本安型、隔爆型
防爆等級：dⅡCT4,EExdIICT5等可選
在線咨詢
- 咨詢熱線
- 13714251726

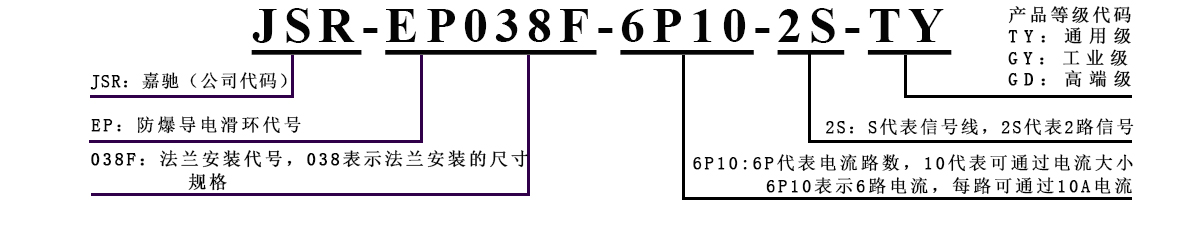

型號定購說明
Model
產品等級選型表
Selection
產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
TY(通用級） | 250RPM | 2000萬轉 | 貴金屬 |
GY（工業級） | 600RPM | 6000萬轉 | 鍍金-鍍金 |
GD（高端級） | 1000RPM | 1.5億轉 | 金合金 |
技術規格參數
parameter
技術規格參數 | |||
電氣技術參數 | |||
電氣參數 | 信號參數 | ||
參數 | 數值 | 參數 | 數值 |
額定電壓 | 0-380VAC/VDC | 額定電壓 | 0-380VAC/VDC |
絕緣電阻 | ≥1000MΩ/500VDC | 絕緣電阻 | ≥500MΩ/500VDC |
導線規格 | AWG16#鍍錫鐵氟龍 | 導線規格 | AWG22鍍錫鐵氟龍 |
額定電流 | 每路任意電流可選 | ||
電氣噪音 | 10mΩ@6VDC,50mA,5Rpm | ||
動態電阻變化 | ＜0.01Ω | ||
機械技術參數 | |||
機械性能 | 環境性能 | ||
參數 | 數值 | 參數 | 數值 |
工作壽命 | ＞5000萬轉 | 工作溫度 | -30C°-80C° |
額定轉速 | 300MRP（可定制） | 工作濕度 | 0-85%RH |
接觸材料 | 貴金屬(可定制） | 機械振動 | MIL-SID-810E |
殼體材料 | 不銹鋼材質 | 防護等級 | IP51(可選IP65、IP68) |
轉動扭矩 | 0.1N.M;+0.03N.M/路 | 防爆類別 | 煤安防爆、氣體防爆、粉塵防爆 |
防爆級別 | T1/T2/T3/T4/T5/T6等各種級別可選 | ||
常規產品選型表
Selection
常規產品選型表 | |||||||
EP038F系列防爆滑環選型表 | |||||||
型號 | 10A | 信號或2A | 長度L(mm) | 型號 | 10A | 信號或2A | 長度L(mm) |
JSR-EP038F-2S | 0 | 2 | 20.8 | JSR-EP038F-18S | 0 | 18 | 68.9 |
JSR-EP038F-2P10 | 2 | 0 | 20.8 | JSR-EP038F-2P10-16S | 2 | 16 | 68.9 |
JSR-EP038F-3S | 0 | 3 | 24.5 | JSR-EP038F-4P10-14S | 4 | 14 | 68.9 |
JSR-EP038F-3P10 | 3 | 0 | 24.5 | JSR-EP038F-6P10-12S | 6 | 12 | 68.9 |
JSR-EP038F-6S | 0 | 6 | 35.6 | JSR-EP038F-8P10-10S | 8 | 10 | 68.9 |
JSR-EP038F-2P10-4S | 2 | 4 | 35.6 | JSR-EP038F-10P10-8S | 10 | 8 | 68.9 |
JSR-EP038F-4P10-2S | 4 | 2 | 35.6 | JSR-EP038F-12P10-6S | 12 | 6 | 68.9 |
JSR-EP038F-6P10 | 6 | 0 | 35.6 | JSR-EP038F-14P10-4S | 14 | 4 | 68.9 |
JSR-EP038F-12S | 0 | 12 | 46.7 | JSR-EP038F-16P10-2S | 16 | 2 | 68.9 |
JSR-EP038F-2P10-10S | 2 | 10 | 46.7 | JSR-EP038F-24S | 0 | 24 | 91.1 |
JSR-EP038F-2P10-9S | 3 | 9 | 46.7 | JSR-EP038F-4P10-20S | 4 | 20 | 91.1 |
JSR-EP038F-6P10-6S | 6 | 6 | 46.7 | JSR-EP038F-6P10-18S | 6 | 18 | 91.1 |
JSR-EP038F-8P10-4S | 8 | 4 | 46.7 | JSR-EP038F-12P10-12S | 12 | 12 | 91.1 |
JSR-EP038F-10P10-2S | 10 | 2 | 46.7 | JSR-EP038F-18P10-06S | 18 | 6 | 91.1 |
JSR-EP038F-12P10 | 12 | 0 | 46.7 | JSR-EP038F-24P10 | 24 | 0 | 91.1 |
注：N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。以上型號為此規格的部分型號，如需其他規格請聯系技術：13714251726 易先生 | |||||||
各環路導線色碼表
Color code table
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 紫 |
| 2 | 紅 | 8 | 灰 |
| 3 | 黃 | 9 | 橙 |
| 4 | 綠 | 10 | 棕 |
| 5 | 藍 | 11 | 透明 |
| 6 | 白 | 12 | 淺綠 |
| (注：12個顏色為一組，分別序號1...12, 下一組重復前12個顏色， 每組用號碼管作為組序號標識。) | |||

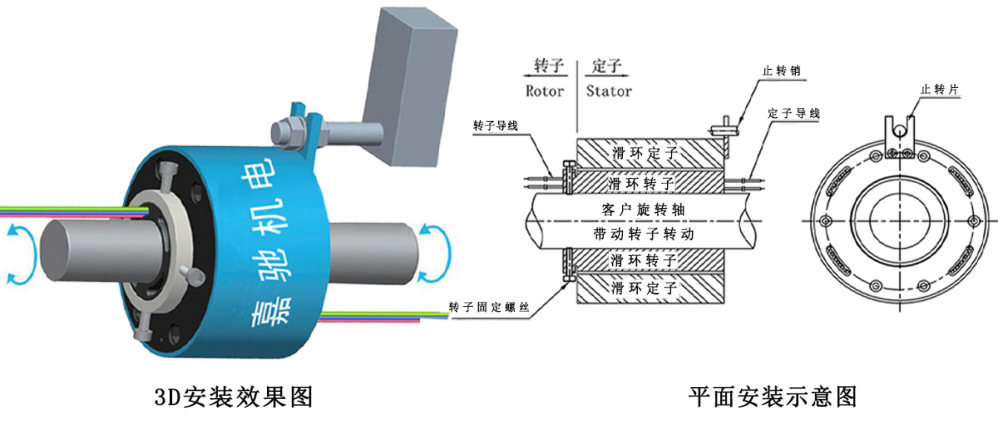

安裝方式
Installation
可選項
Optional
注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。
① 可定制轉子和定子的出線方式及出線長度。
② 由于結構的限制，可按照指定長度或者高度或者外徑定制。
③ 最大可支持200路功率電流或者信號。
④ 可選航空插頭，端子和熱縮管。
⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。
⑥ 可混合高速率數據傳輸（包括以太網,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線）。
⑦ 溫控信號，熱電偶信號混合。
⑧ 防震，高溫等特殊環境定制。
⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。
⑩ 可定制頻率高低，接頭類型。
? 可定制高頻功率。
? 可根據要求定制通道數。
? 電流最大可到5000安培（A）。
? 高端級別。
? 防水，水下模式可選，IP65,IP68 可選。
? 不銹鋼殼體要求。
適用范圍
Range

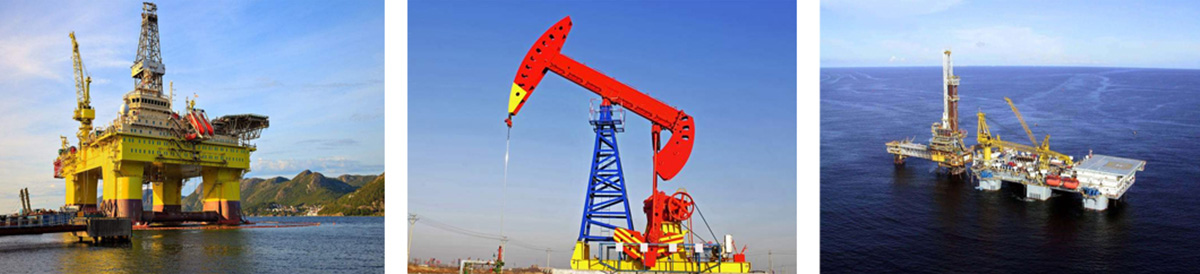

鉆井平臺
鉆井平臺是主要用于鉆探井的海上結構物。平臺上裝有鉆井、動力、通訊、導航等設備，以及安全救生和人員生活設施，是海上油氣勘探開發不可缺少的手段。鉆井平臺的正常運轉離不開導電滑環的功勞，在鉆井品臺上很多旋轉的部分需要用到導電滑環，導電滑環能順利的在旋轉的過程中不間斷的傳輸鉆井平臺各部位所需要的電流和各種信號，從而保證鉆井平臺各部位能正常的運轉。由于石油開采平臺的特殊性，所有的設備要進行防爆處理，嘉馳為此專門設計研發了EP系列的防爆導電滑環，此系列的滑環可以適應在各種爆炸環境工作，安全可靠，堅固耐用。
棉紡設備
紡織機械是把天然纖維或化學纖維加工成為所需要的紡織品的各種機械設備的統稱。廣義的紡織機械還包括生產化學纖維的化工機械。紡織機械是紡織工業的生產手段和物質基礎，其技術水平、質量和制造成本，直接關系到紡織工業的發展。隨著技術的發展紡織機械已經全面的實現了自動化生產，導電滑環被廣泛的應用在紡織機械上面，但是由于紡織廠的特殊性所以用在紡織機械上面的滑環必須具備防爆的功能。嘉馳機電針對各種防爆的環境研發了多款具備防爆功能的EP防爆滑環系列，EP防爆導電滑環系列的滑環可以在各種防爆的環境中進行工作，安全性高。
面粉加工設備
面粉是一種由小麥磨成的粉狀物。按面粉中蛋白質含量的多少，可以分為高筋面粉、中筋面粉、低筋面粉及無筋面粉。面粉（小麥粉）是中國北方大部分地區的主食，用面粉制成的食物品種繁多，花樣百出，風味迥異。隨著自動化設備的普及面粉加工早就由傳統的手工轉為全自動的機械所替代了，導電滑環作為自動化設備的配套部件同時被廣泛的使用在面粉加工設備上。但是由于面粉加工設備需要進行防爆處理，所以嘉馳機電就此研發設計了專門針對防爆環境使用的EP防爆滑環系列。此系列的防爆滑環適合于工作在爆炸性環境下，如石油平臺、爆炸性物料包裝設備、紡紗車間設備、農產品加工設備、煤礦、噴涂等危險場所。同時滿足爆炸性氣體環境和爆炸性粉塵環境
