什么是滑環及其工作原理？

文章來源：導電滑環資訊  2022-11-22 15:29:14  導電滑環  2815

我們在日常生活中會遇到許多旋轉的物體。當設備不斷旋轉時，功率如何傳輸？允許電力和數據從固定系統傳輸到旋轉系統的機電設備是滑環。滑環的一些應用示例包括卡車吊桿、糧倉、風力渦輪機、托盤包裝紙、游樂設施等。

使用滑環的優點

防止電線纏結

旋轉系統之間的電力和數據平穩傳輸

可以處理范圍廣泛的大功率旋轉應用

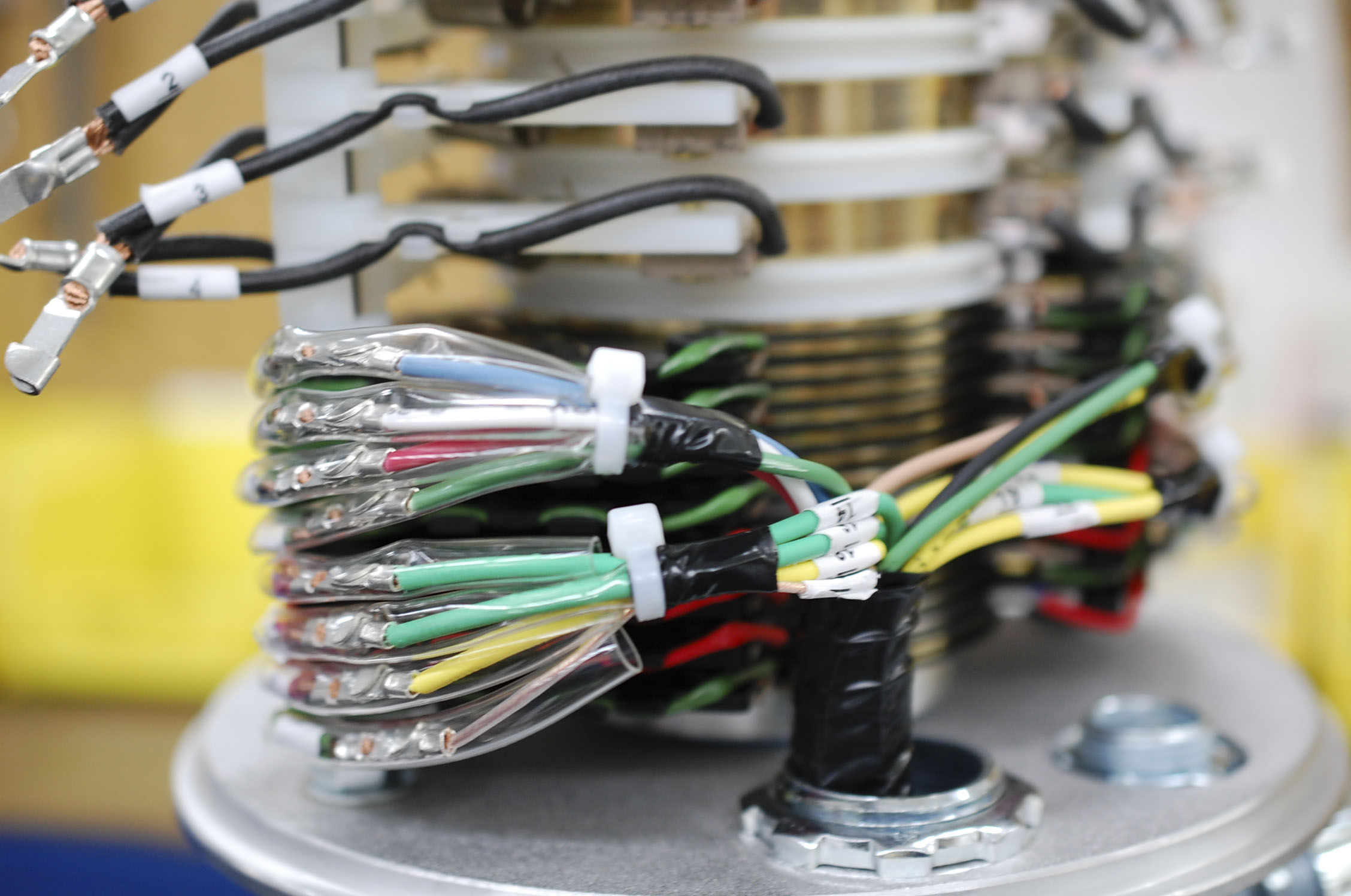

滑環安裝

滑環如何工作？

滑環根據應用以各種速度旋轉。滑環沿著中心軸安裝在底板上。底板或底座保持靜止，軸在中心旋轉。這允許滑環將電力從固定系統傳輸到 360 度旋轉單元，從而完成電路。

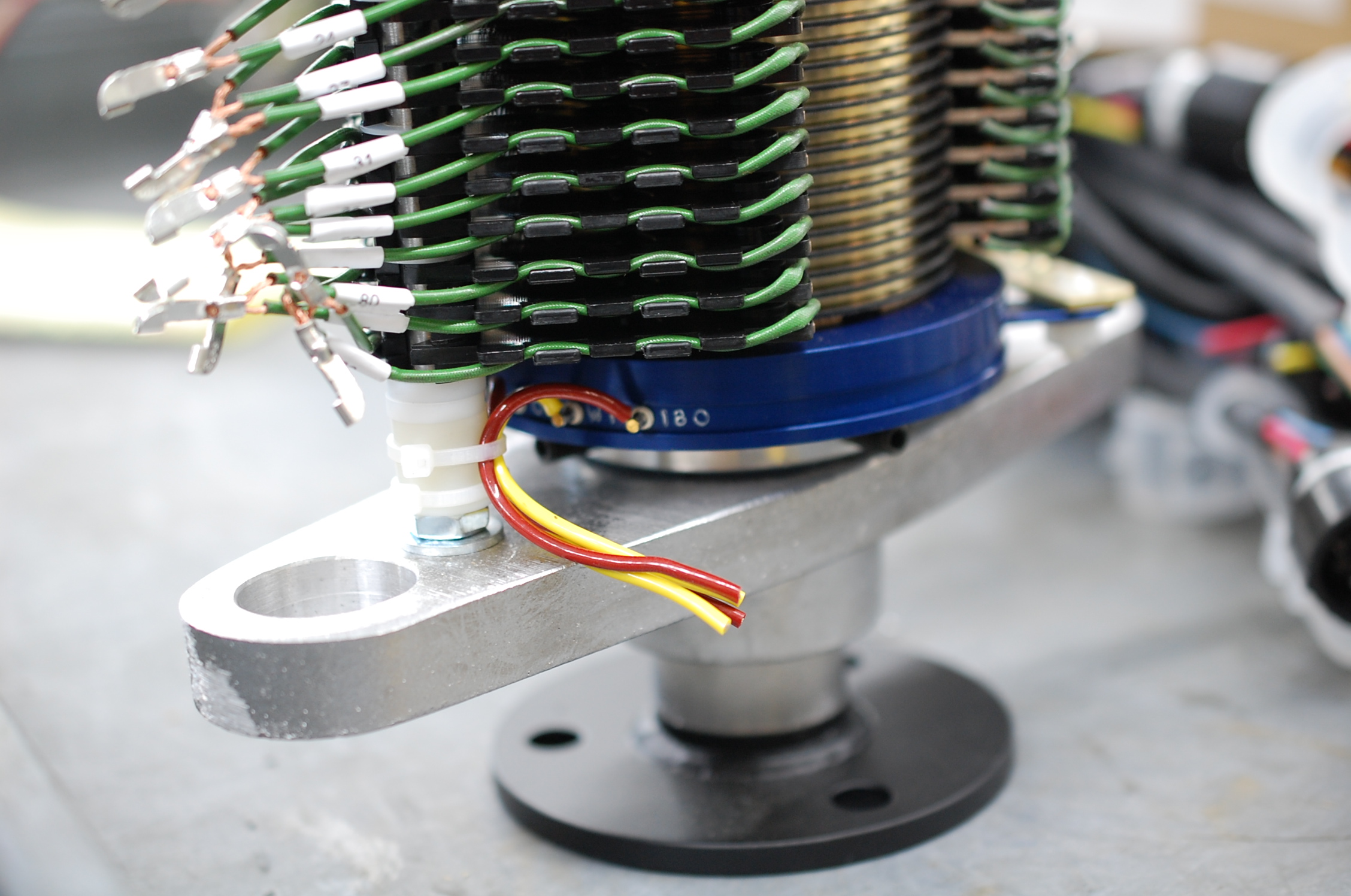

滑環配置

滑環由兩個主要部件組成：環和電刷。

該環提供電路路徑，由黃銅、鍍銀或硬幣銀等導電材料制成，通常安裝在中心軸上，但與中心軸絕緣。環之間和環與軸之間的絕緣材料由尼龍、酚醛塑料或其他不導電材料制成。

電刷位于電刷臂上，電刷臂連接到騎在環上的側柱上以提供電接觸，連接組件的旋轉和靜止部件。電刷由銅石墨或銀石墨制成。雖然通常每個環一對電刷，但安培數要求可能需要每個電路使用四對或更多對電刷。

根據客戶要求，環與電刷沿中心軸堆疊，以提供完整的滑環組件。來自電刷和環的導線連接到電路。可以使用蓋子封閉滑環，以保護它們免受灰塵、濕氣和其他因素的影響，從而防止發生故障。
