光纖滑環的結構特點

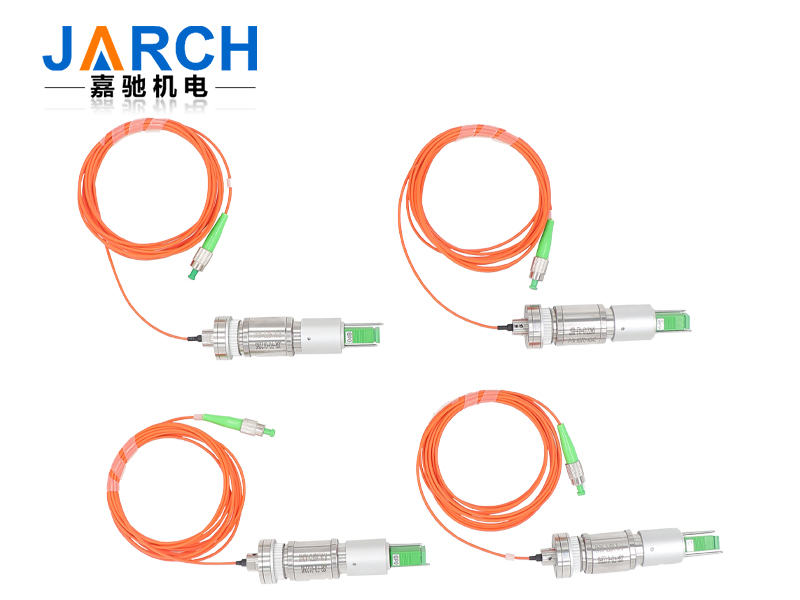

光纖滑環，也被稱為光電滑環或光纖旋轉接頭，是一種專為旋轉系統設計的高精密元件。其核心功能在于，它能夠在旋轉結構與靜態結構之間傳輸光信號，從而在設備連續旋轉的同時保持光通信的連續性和可靠性。
光纖滑環的結構設計精巧，主要由轉子端與定子端組成。這兩部分通過相對運動保證光纖在繞軸向旋轉時光信號的連續傳輸。其內部采用非接觸式的傳輸方式，克服了傳統機械接觸式滑環的一些缺陷，如磨損和干擾問題。這種設計使得光纖滑環的旋轉方向不受限制，傳輸容量也大大提高。
光纖滑環的關鍵部分之一是對準機構。這一機構確保光信號在旋轉過程中的穩定傳輸。它可以是簡單的物理接觸式對準，也可以是復雜的主動控制光學對準系統。在實際應用中，光信號通常需要通過光電轉換器在兩端進行轉換，即在發送端，電信號被轉換為光信號;而在接收端，光信號再被轉換回電信號。對準機構的設計直接關系到光信號的傳輸質量和穩定性。
光纖滑環還包含光纖組件和保護殼體。光纖組件包括固定光纖和旋轉光纖，它們通過滑環內部的對準機制相連。光纖可以是單模或多模，根據傳輸要求選擇。保護殼體則用于封裝滑環，以保護內部的精密光學組件免受環境損害。
光纖滑環的結構特點還體現在其多通道傳輸能力上。單通道光纖滑環支持單模和多模光纖的傳輸，而多通道光纖滑環則支持兩個或以上光纖通道的傳輸。多通道光纖滑環只支持單模光纖，但可以通過波分復用等技術實現多路信號的傳輸。
光纖滑環的結構特點還包括其重量輕、體積小、成本低、插入損耗小、色散小、旋轉過程中的損耗小、多通道間的串擾小等優點。
光纖滑環還具有抗干擾能力強、保密性好、容易實現中長距離傳輸以及轉速高等特點。由于光信號的非接觸傳輸，光纖滑環的磨損極小，使用壽命長，可達數億轉。同時，它不受電磁干擾，適用于高壓、強磁場等惡劣環境。
深圳市嘉馳機電科技有限公司是一家專業導的集獨立自主研發、生產、銷售、保修為一體的專業導電滑環制造商，生產的防爆滑環具有專業的防爆認證。他們運用其熟練技術和豐富知識來給客戶提供解決完美的解決方案。如果您有滑環方面相關的需求，可搜索嘉馳機電官網給我們留言，也可通過電話聯系我們：13714251726。
