導電滑動環屬于電接觸滑動連接的應用類別。它也被稱為集電環，或旋轉關節、旋轉電氣接口、滑動環、集流環、回流環、線圈、換向器和適配器。它是一種實現圖像、數據信號和功率傳輸的精密傳輸裝置。特別適用于需要從固定位置到旋轉位置傳輸功率或數據的無限連續旋轉場所。

它由彈性材料、電刷、滑動觸點表面材料、導電環、絕緣材料、粘結材料、組合支架、精密軸承、防塵罩等輔助部件組成。電刷由貴金屬合金制成，與導電環槽對稱接觸，呈II形。信號和電流通過電刷的彈性壓力和導電環槽的滑動接觸傳遞。

精密導電滑環是一種高科技產品，一直應用于尖端軍事領域，是各種精密轉盤、離心機和慣導設備的關鍵設備。隨著我國經濟的不斷發展，越來越多的民用領域參與到工業自動化系統控制中使用此類產品。在國外先進發達國家，這些產品逐漸從軍用產品轉變為民用產品。近年來，它們實現了標準化和批量生產，廣泛應用于安全、工廠自動化、電力、金融、儀器、航空、軍事、運輸、建筑等機電設備。

國際上使用的滑環技術有三種：

1.復合刷塊技術一般采用碳刷、銅刷、銀/石墨/二硫化鉬刷塊等形式。

2.Auni9等貴金屬合金單絲。

纖刷技術，纖刷是指一種特殊的滑行電接觸設計。簡單來說，纖刷就是校準并將單獨的金屬纖絲(線)放入金屬管中。在這種懸臂設計中，無束縛的纖刷束散落在環道表面的槽中。

為什么要選擇滑環？

在電氣設計過程中，當機械部分不受限制地連續旋轉時，電線需要連接到旋轉部分，電氣工程師會遇到電線繞組問題。此時，他需要一個電動旋轉連接器，通常被稱為電動滑動環來傳輸功率和信號的旋轉連接。

旋星導電滑環結構有哪些類型？

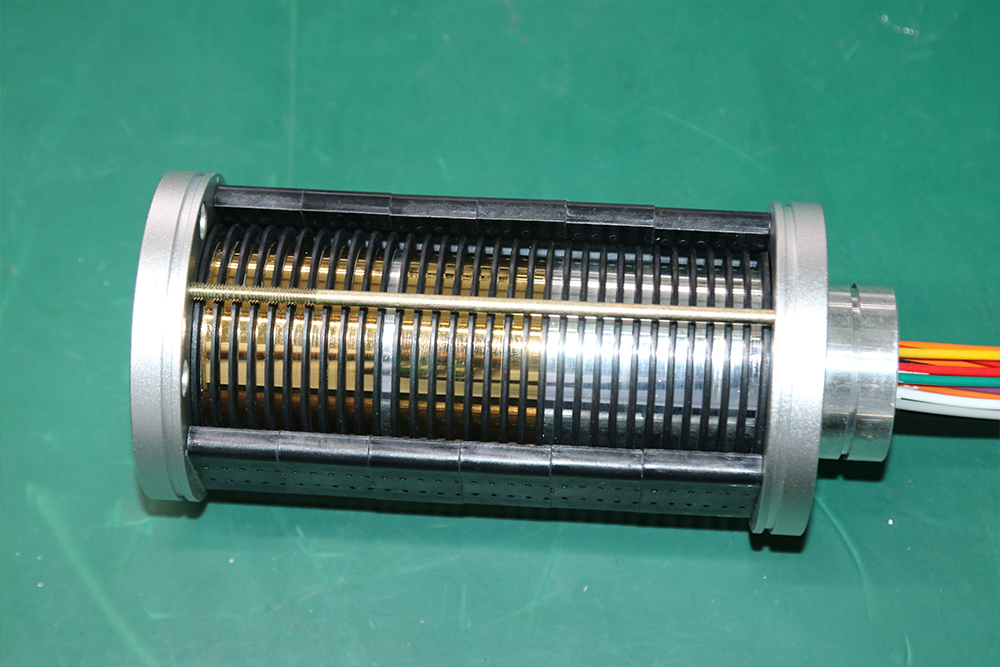

滑環結構分為圓柱形和圓盤形。圓柱滑環沿圓柱軸線排列，就像螺栓上的螺紋一樣。圓盤滑環是同心的，就像唱機唱片上的溝一樣。圓柱式滑環目前大多采用圓柱式滑環，除非高度有限，否則會選用圓盤式滑環。

三、圓柱形滑環結構有哪些類型？

軸式和帶通孔式可根據安裝需要提供。

滑環的哪一部分是轉子？定子的哪一部分？

一般來說，導電環是轉子，刷子是定子。滑動環是雙向旋轉的。無論是電刷旋轉還是導電環旋轉，都沒有區別。電刷是轉子還是導電環是轉子取決于滑動環的安裝方法。

選擇滑環時應提供哪些重要的技術參數？

在選擇滑環時，應考慮以下重要的性能規范：

1、RPM旋轉時的工作速度。

2、電路通道、信號通道（電路、環、通道數量相同，如果有電路或地線，則為單獨電路，部分滑環可用于其他道路，只計算一次）

3、信號電路的最大電壓、最大電流。

4.信號類型(這很重要)

5.工作溫度。

6.防護等級(既有密封要求)

6、如果需要的滑環不僅要傳輸動力電，還要傳輸信號，能提供嗎？

很多產品都可以實現動力和信號的結合。

七、旋星導電滑環結構緊湊，有信號抗干擾措施嗎？

精密導電滑環是一個空間小、走線相當密集的部件，各種信號都在滑環內集中，因此各信號間的互感、互容效應較大。因為滑刷和環道接觸處無法屏蔽，其電容耦合尤其嚴重。

綜合考慮滑環結構設計和滑環內部布線設計，現有的專有技術可以完全避免動力與信號之間的干擾，防止滑環內部的電磁干擾。

八、信號種類多，要求復雜。滑環能傳輸哪些信號？

現有滑環可傳輸所有流行的中低頻信號、總線控制信號等。

如InterBus，Can-Bus，Profibus，，，PLC控制，數字/模擬視頻，數字音頻,千兆以太網，溫度、重量傳感器信號等。

9、電滑環需要含有一、二路高頻信號，能做到嗎？

可以做到。雷達上已成功應用現有產品。

十、能提供高速、高容量的信號傳輸的滑環嗎？

可以。一般信號傳輸在設備上是短距離的。有一種電光纖組合滑環，可以傳輸大容量的信號，而且價格很低，現在已經批量生產。

11、能提供軍用滑環嗎？

許多滑環已經應用于國防和軍事領域。如偵察飛機設備、防空雷達、火炮系統、預警天線、導彈試驗系統等。
