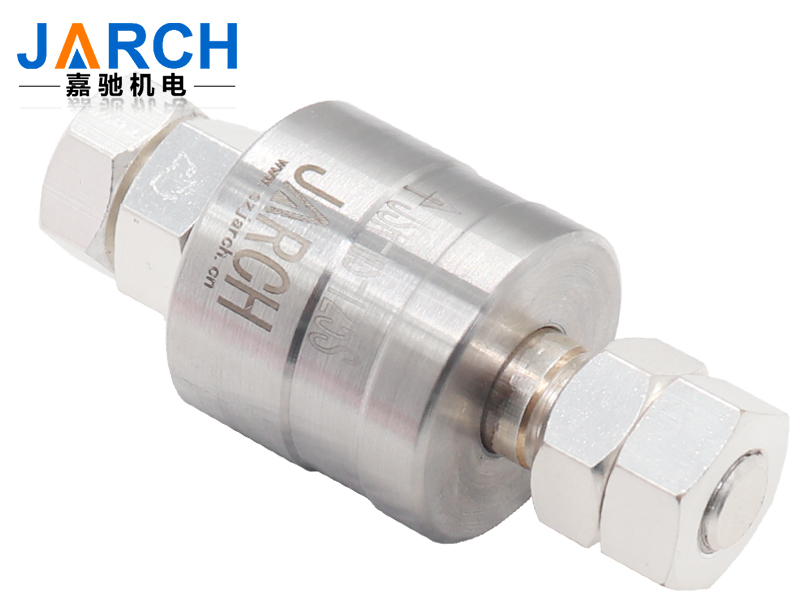

JSR-MS15S水銀滑環
技術規格參數
PARAMETER
技術規格參數 | |||
機械技術參數 | |||
機械性能 | 環境性能 | ||
參數 | 數值 | 參數 | 數值 |
工作壽命 | ＞5000萬轉 | 工作溫度 | -30°-60° |
額定轉速 | 1000-1.2萬MRP（可定制） | 工作濕度 | 0-85%RH |
接觸材料 | 水銀 | 機械振動 | MIL-SID-810E |
殼體材料 | 不銹鋼外殼 | 防護等級 | IP51(可選IP65、IP68) |
額定電壓 | 0-440VAC/VDC | ||
額定電流 | 50A | ||
電極路數 | 1路 | ||
轉動扭矩 | 0.1N.M;+0.03N.M/路 | ||
電氣噪音 | 10mΩ@6VDC,50mA,5Rpm | ||
常規產品選型表
SELECTION
型號 | 級數 | 電流 | 工作壽命 | 最高頻率 | 接觸電阻 | 最大轉速 | 工作溫度 | 絕緣電阻 |
JSR-MS15S | 1 POLE | 50A | ＞5000萬轉 | 200 | <1mΩ | 1800 | -29℃~60℃ | -- |

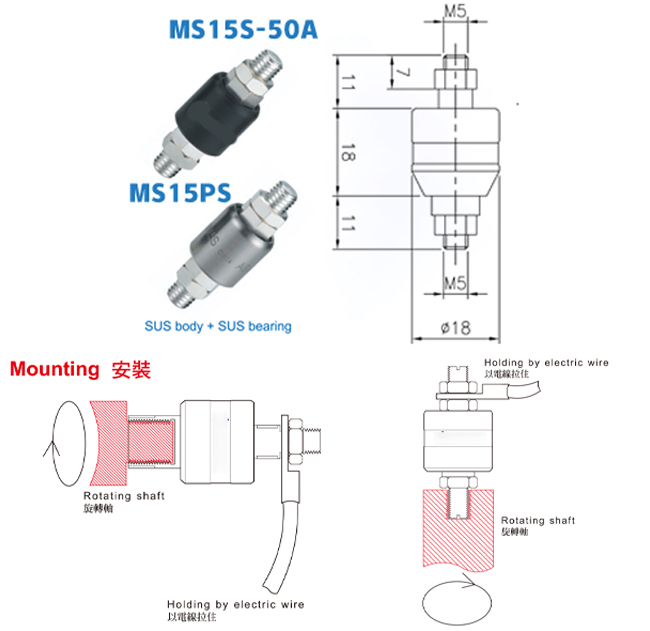

安裝方式
INSTALLATION
可選項
OPTIONAL
注意事項：
1,使用溫度不超過60℃，周圍溫度+自身發熱（旋轉+通電）。
2,垂直方向安裝時，要保持 U P 向上，保存時亦需保持向上。
3,安裝旋轉連接器于軸心時不可偏心，裝上止扣螺絲時最好采用3點止扣方式。
4,不可對旋轉連接器本身或者銅端子焊接加熱。
5,專用的連接端子不可重覆使用多次。
6,旋轉體如震動會降低使用壽命。
7,此連接器可以于外殼或者塑料部分裝入軸心固定后，再以插入端子電線拉住轉動部即可，一頭固定于軸心，一頭浮拉于外固定部，但決不可以承受重量。
以上事項如不遵守會對旋轉連接器產生不同程度的損壞或者降低使用壽命。
1,使用溫度不超過60℃，周圍溫度+自身發熱（旋轉+通電）。
2,垂直方向安裝時，要保持 U P 向上，保存時亦需保持向上。
3,安裝旋轉連接器于軸心時不可偏心，裝上止扣螺絲時最好采用3點止扣方式。
4,不可對旋轉連接器本身或者銅端子焊接加熱。
5,專用的連接端子不可重覆使用多次。
6,旋轉體如震動會降低使用壽命。
7,此連接器可以于外殼或者塑料部分裝入軸心固定后，再以插入端子電線拉住轉動部即可，一頭固定于軸心，一頭浮拉于外固定部，但決不可以承受重量。
以上事項如不遵守會對旋轉連接器產生不同程度的損壞或者降低使用壽命。
適用范圍
RANGE

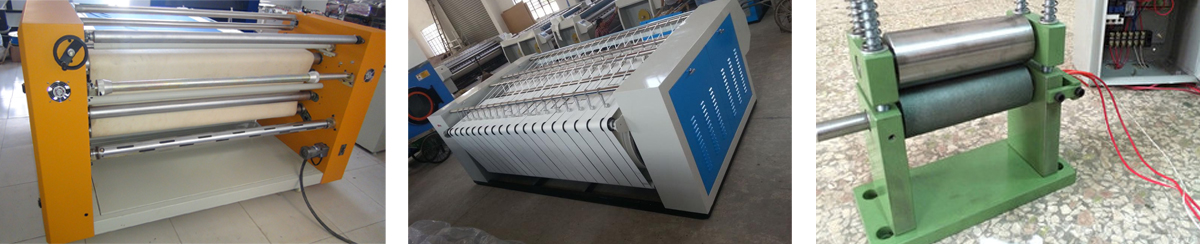

加熱滾筒
加熱滾筒（又稱轉鼓干燥器、回轉干燥機等）是一種接觸式內加熱傳導型的干燥機械。在干燥過程中，熱量由滾筒的內壁傳到其外壁，穿過附在滾筒外壁面上被干燥的食品物料，把物料上的水分蒸發，是一種連續式干燥的生產機械。加熱滾筒廣泛地應用于化工、釀造、制造、制藥、肥料、城市污泥處理等方面。加熱滾筒是依靠大電流產生高溫來進行加熱的，在整個工作的過程中滾筒需要不停的旋轉，翻動內部需要干燥的物體，因為滾筒需要不停的旋轉，所以加熱滾筒的正常運轉就離不開水銀導電滑環的旋轉傳輸，嘉馳機電研發生產的水銀導電滑環最大電流可達6000A，能在旋轉的同時傳輸超大的電流，保證設備的正常運轉，水銀導電滑環被廣泛的應用在各種設備的加熱滾筒上面，配合著設備的旋轉導電。
印花機
熱轉移印花是近幾年來國際上逐漸興起的一種印染新工藝。首先，用高級印刷技術將特殊的印染（水性或者油性），把所有需要的花色圖案印刷到特種的紙上，制成帶有各種花式的轉移印花機，然后再轉移印花機上，將轉移印花紙上印有圖案的一面與被印織物上，在被印織物上形成所需的各種圖案。熱移印花機的原理很簡單，整個設備離不開加熱滾筒，由于加熱滾筒的特殊性使其離不開導電滑環的旋轉傳輸，深圳嘉馳機電所研發身材的大電流水銀導電滑環被廣泛的應用于滾筒印花機，熱移印花機等眾多印花機上面，深受新老客戶的信賴。
